功能

　　該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。同時它具有多種外圍接口功能可供用戶選擇：帶有RS-485通訊接口，采用Modbus-RTU協議;可帶繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、通訊進行設置與控制。

　　應用場合

　　適用于直流屏、太陽能供電、電信基站、充電樁等應用場合。

　　型號

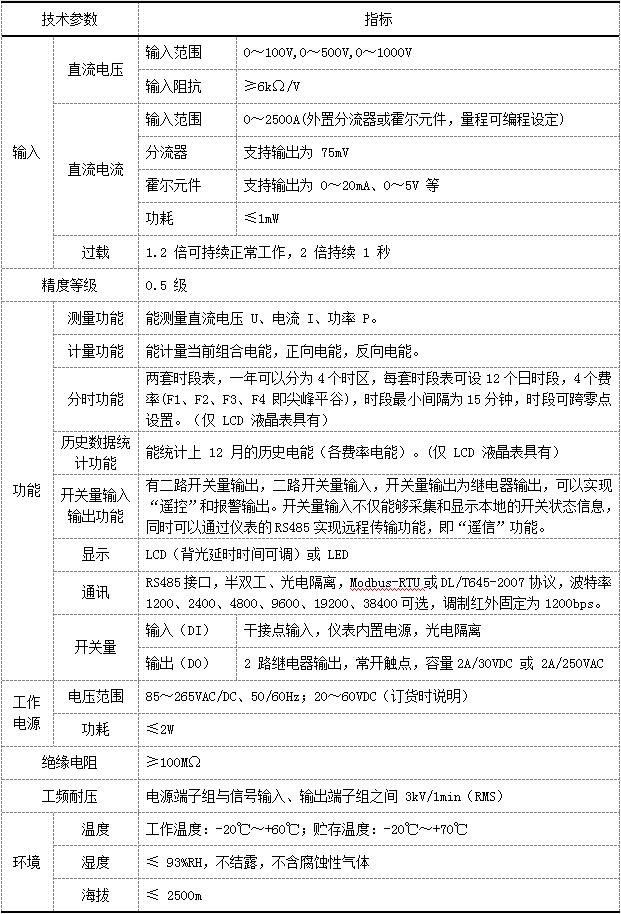

　　技術參數

　　外形尺寸

　　安裝及使用

　　請下載說明書 228 PZ72(L)-DE單相直流電能表說明書V1.2（點擊直接跳轉）

　　主要功能

　　◇ 具有正向，反向電能量計量功能，組合電能=正向+反向;

　　◇ 電壓、電流、功率測量;

　　◇ 上 12 個月結算功能;

　　◇ 具有日歷、計時和閏年自動轉換功能，具有校時功能。其中廣播下發的時鐘誤差不得大于 5 分鐘，在零點前后十分鐘內不準校時，每天只允許校時一次;

　　◇ 具有兩套費率時段，可通過預先設置的時間實現兩套費率時段的自動轉換，每套費率時段全年至少可設兩個時區，24 小時內至少可以設 8 個時段，時段最小間隔為 15 分鐘，時段可跨零點設置;

　　◇ 調制紅外通訊接口和 RS-485 通訊接口，采用 DL/T645-2007 通訊協議和 Modbus-RTU 協議，RS485 的通訊速率可在 1200bps、2400bps、4800bps、9600bps、19200bps 設置，調制紅外固定為 1200bps。

　　規格

　　● 準確度等級：1 級

　　● 額定電壓(Un)： 100V 、350V 、500V 、750V、1000V 等

　　● 標定電流 DC(外附分流器)：分流器 0-75mV，霍爾元件 0-20mA、0-5V 等。

　　● 脈沖常數：以實際銘牌標注為準

　　● 輔助電源：供電電壓，DC20-60V 或 AC85V-265V 可選

　　參數

　　◎ 基本誤差

　　在額定電壓(Un)下，電能表基本誤差不應該超過下表的誤差

　　◎ 工作電壓范圍

　　◎ 功率消耗

　　◎ 通訊接口

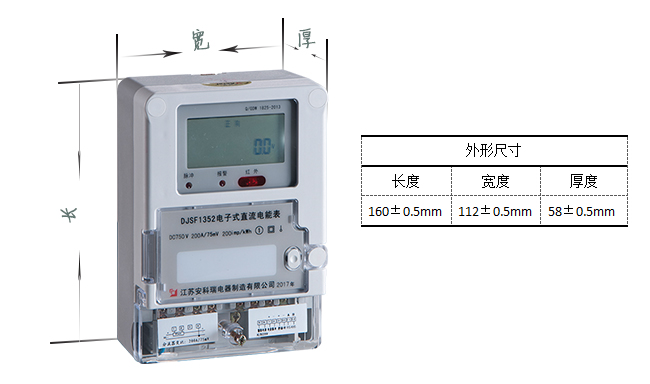

　　外形尺寸

　　安裝及使用

　　請下載說明書 212 DJSF1352電子式直流電能表說明書V1.2（點擊直接跳轉）

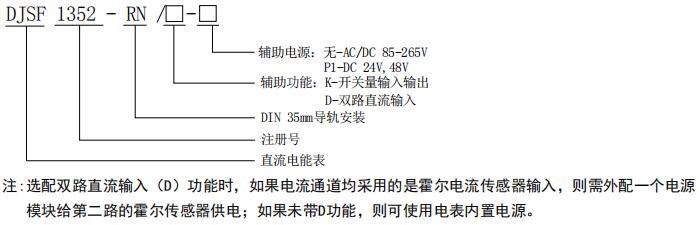

　　產品規格

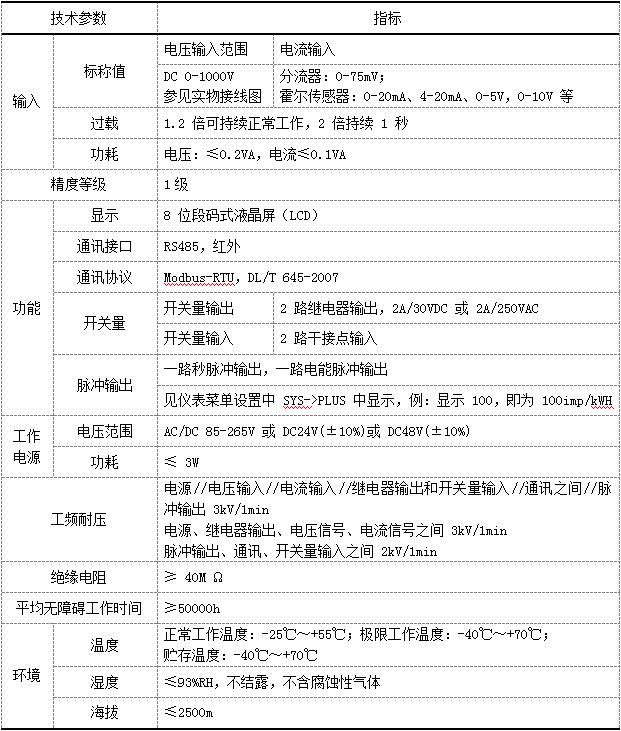

　　技術參數

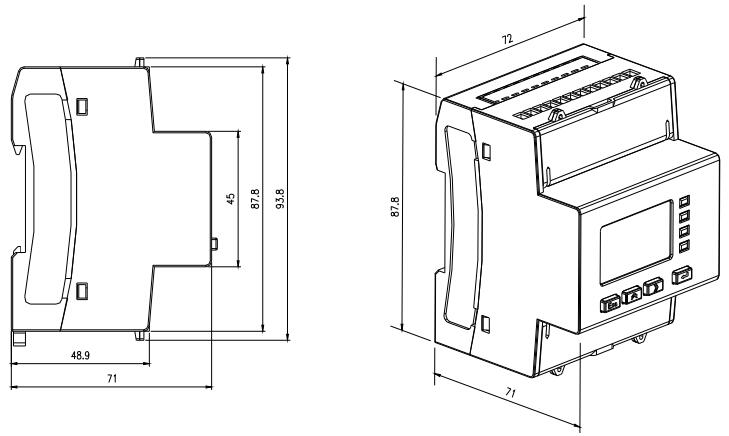

　　外形尺寸

　　安裝及使用

　　請下載說明書 235 DJSF1352-RN導軌式直流電能表安裝使用說明書V1.3（點擊直接跳轉）
