1.產品概述

       AHLC-EB系列采用了調制解調原理，零磁通原理研合對直流漏電流進行電隔離穿孔測量，具有良好的準確度、線性度和穩定性,外殼采用PC/ABS材質。

       應用于電池電源，不間斷電源UPS,逆變電源,開關電源等各行業。

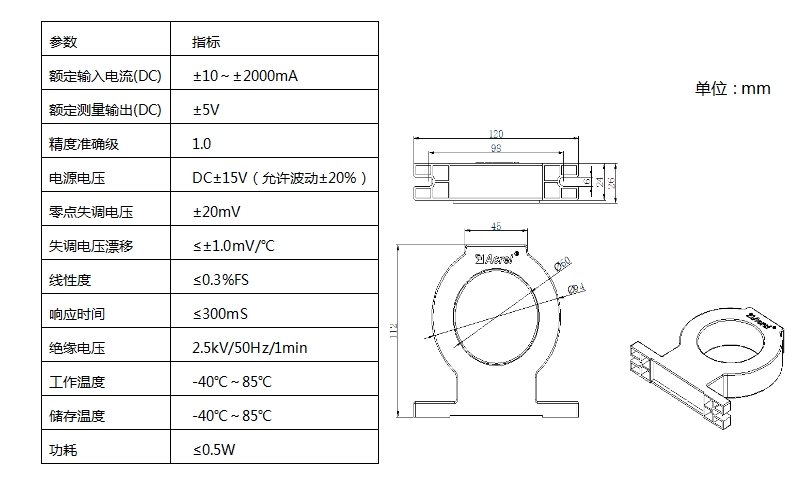

2.技術參數及外形尺寸

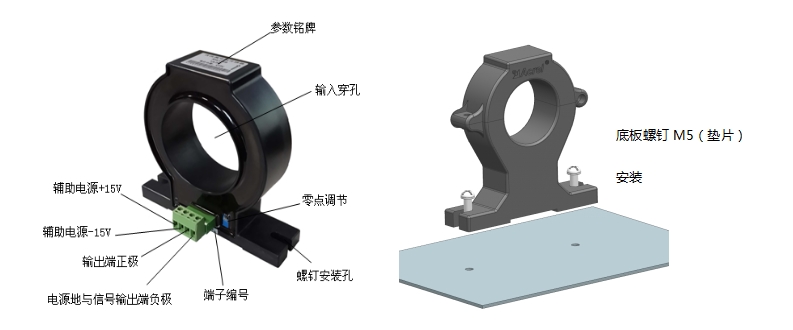

3.安裝方式

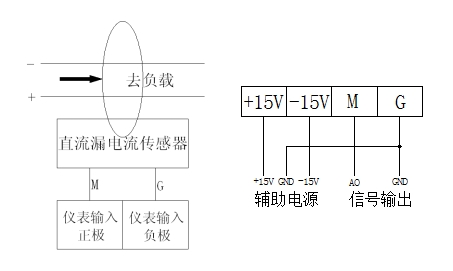

4.接線方式

       +15V—— 電源+15V

       -15V—— 電源-15V(注意電源正極與負極不可接反)

       M   —— 信號輸出端正極

       G   —— 電源地與信號輸出端負極

       注：具體接線按實物外殼上的端子編號為準。

5.注意事項

       1、直流漏電流傳感器在使用時，為了得到較好的動態特性和靈敏度，必須注意原邊線圈和副邊線圈之間的耦合，建議使用單根導線且導線完全填滿霍爾傳感器模塊過線孔；

       2、直流漏電流傳感器在使用時，在額定輸入電流值下才能得到最佳的測量精度，當被測電流遠低于額定值時，若要獲得最佳精度，原邊可使用多匝，即：IpNp=額定安匝數。另外，原邊饋線溫度不應超過80℃；

       3、直流漏電流傳感器正常工作時的輔助電源不應超過標定值的±20%；

       4、直流漏電流傳感器在安裝使用過程中嚴禁從高處摔落(≥1m)；

       5、不能調節零點、滿度調節電位器；

       6、輔助電源需要自行配置；

       7、電源正負極不能接反。

6.訂貨范例

       例1：AHLC-EB直流漏電流傳感器

       輔助電源：DC±15V

       輸入：DC10mA

       輸出：DC5V

       精度：1級
