1.產品概述

       AHKC-F系列電流傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電流。

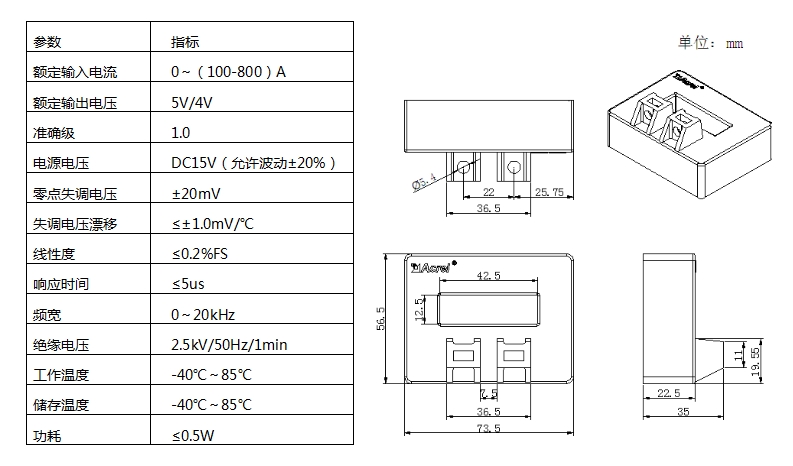

2.技術參數及外形尺寸

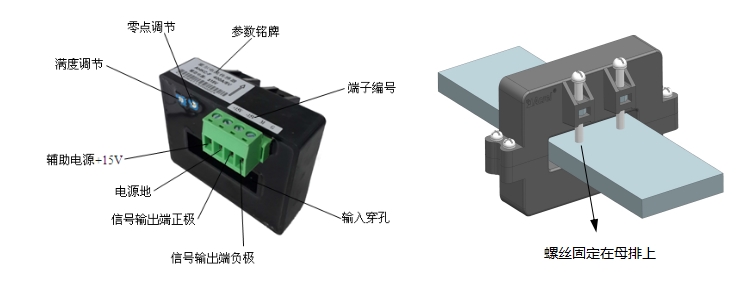

3.安裝方式

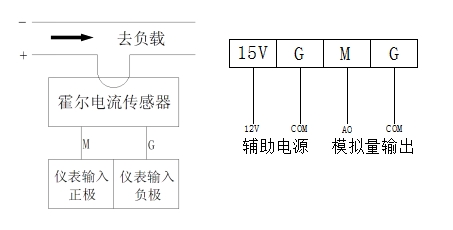

4.接線方式

       15V —— 電源+15V

       G   —— 電源地

       M   —— 信號輸出端正極

       G   —— 信號輸出端負極

       注：具體接線按實物外殼上的端子編號為準。

5.注意事項

       1、霍爾傳感器在使用時，為了得到較好的動態特性和靈敏度，注意原邊線圈和副邊     線圈之間的耦合，建議使用單根導線且導線完全填滿霍爾傳感器模塊過線孔；

       2、霍爾傳感器在使用時，在額定輸入電流值下才能得到測量精度，當被測電流遠     低于額定值時，若要獲得精度，原邊可使用多匝，即：IpNp=額定安匝數。另外，原     邊饋線溫度不應超過80℃；

       3、霍爾電流傳感器正常工作時的輔助電源不應超過標定值的±20%；

       4、霍爾電流傳感器在安裝使用過程中嚴禁從高處摔落(≥1m)；

       5、不能調節零點、滿度調節電位器；

       6、輔助電源需要自行配置；

       7、電源正負極不能接反。

6.訂貨范例

       例1  AHKC-F霍爾電流傳感器

       輔助電源：DC15V

       輸入：200A

       輸出：5V

       精度：1級
